(67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Option, groupe de lumière témoin (convenience control panel) pour Mustang 1967, une option qui coutait $39.50 en 1967, sur Ebay en juillet 2011 un ensemble complet était à vendre avec le prix "achat maintenant" de $3495.00 US

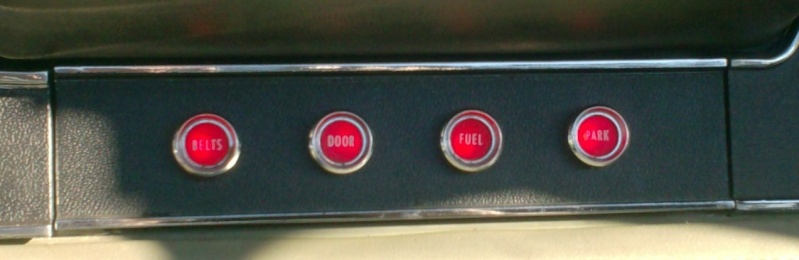

Les quatre lumières dans l'ordre ( BELTS - DOOR - FUEL - PARK) sont installé au dessus du radio au centre du tableau de bord
Le panneau central qui tient ces quatre lumières est en métal, la pièce régulière est en plastique

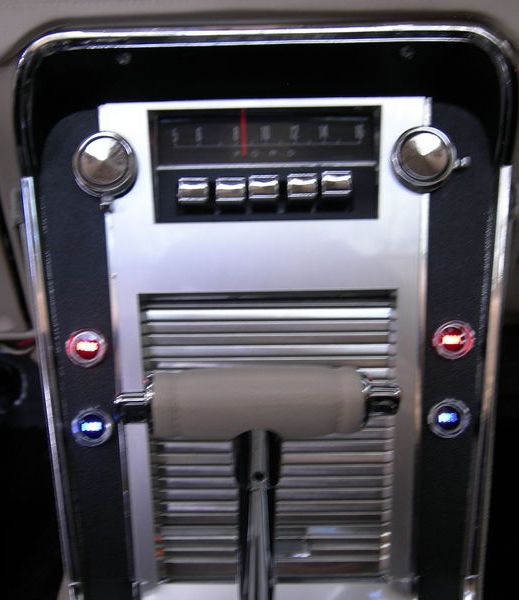

ou sur la console quant la Mustang est équipé de l'option air climatisé
Une reproduction existe pour les quatre lumières mais, une n'est pas correct, il est ecrit "SEAT" au lieu de "BELTS" comme l'original
La jauge à essence dans le réservoir à le numéro de pièce C7ZZ-9273-D
Le relais pour la jauge à essence , C5AZ-10A968-C
Le relais pour la lumière BELT, numéro de pièce C7AZ-10B024-A1
couette de fil numéro de pièce original C7ZZ-10C877-A et une autre numéro C7ZZ-10B923-A

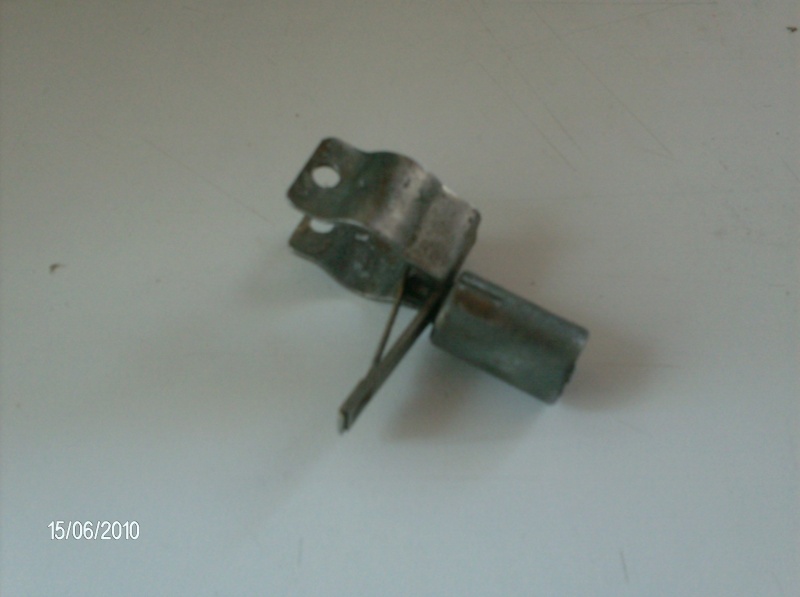

Interrupteur qui se monte sur la poignée du frein à main pour la lumière PARK
en gros sa prend tout ça

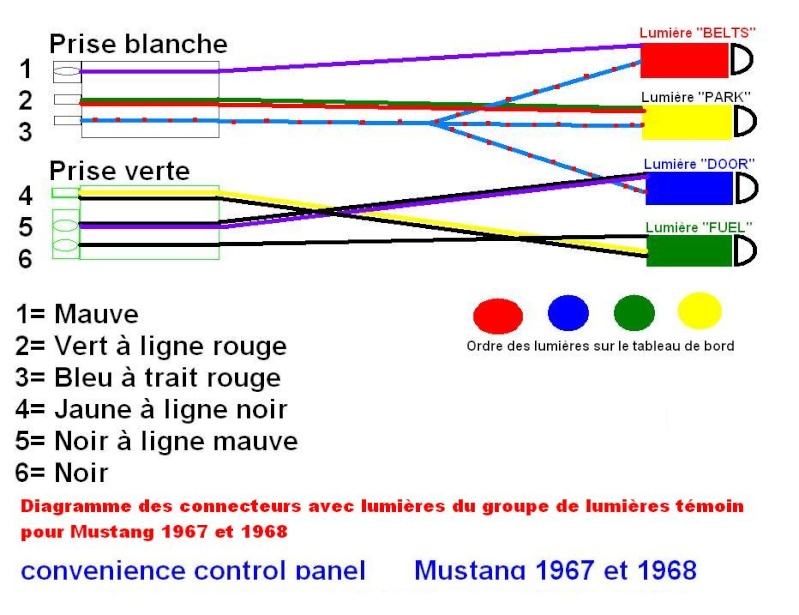

J'ai fait ce diagramme pour quelqu'un qui lui manquait les connecteurs avec les lumières, si sa peut aider quelqu'un d'autre
je rajouterai d'autre photo plus tard, je les trouve plus dans ma nouvelle ordinateur
source de plusieurs photo et information Ebay
Les quatre lumières dans l'ordre ( BELTS - DOOR - FUEL - PARK) sont installé au dessus du radio au centre du tableau de bord
Le panneau central qui tient ces quatre lumières est en métal, la pièce régulière est en plastique
ou sur la console quant la Mustang est équipé de l'option air climatisé
Une reproduction existe pour les quatre lumières mais, une n'est pas correct, il est ecrit "SEAT" au lieu de "BELTS" comme l'original
La jauge à essence dans le réservoir à le numéro de pièce C7ZZ-9273-D
Le relais pour la jauge à essence , C5AZ-10A968-C
Le relais pour la lumière BELT, numéro de pièce C7AZ-10B024-A1
couette de fil numéro de pièce original C7ZZ-10C877-A et une autre numéro C7ZZ-10B923-A
Interrupteur qui se monte sur la poignée du frein à main pour la lumière PARK
en gros sa prend tout ça
J'ai fait ce diagramme pour quelqu'un qui lui manquait les connecteurs avec les lumières, si sa peut aider quelqu'un d'autre
je rajouterai d'autre photo plus tard, je les trouve plus dans ma nouvelle ordinateur
source de plusieurs photo et information Ebay
Dernière édition par mustang200ci le Mer 07 Sep 2016, 21:50, édité 3 fois
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Il est de retour sur Ebay (nov. 2011) achat immédiat à $3495.00 US, à qui la chance :108:
http://www.cafr.ebay.ca/itm/NOS-1967-MUSTANG-CONVENIENCE-CONTROL-SYSTEM-RARE-/390367597152?pt=Vintage_Car_Truck_Parts_Accessories&hash=item5ae3b8d260
http://www.cafr.ebay.ca/itm/NOS-1967-MUSTANG-CONVENIENCE-CONTROL-SYSTEM-RARE-/390367597152?pt=Vintage_Car_Truck_Parts_Accessories&hash=item5ae3b8d260
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Fred67- Messages : 692
Date d'inscription : 12/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
toujours trés sage
Fred67- Messages : 692
Date d'inscription : 12/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
et puis Fred ! as-tu eu le cadeau du Père-Noël il semble que tu a pas été assez sage car il est encore à vendre sur Ebay http://www.ebay.com/itm/NOS-1967-MUSTANG-CONVENIENCE-CONTROL-SYSTEM-RARE-/390367597152?pt=Vintage_Car_Truck_Parts_Accessories&hash=item5ae3b8d260&vxp=mtr
Une publicité de Ford pour cette option
Une publicité de Ford pour cette option
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
(67) Option, groupe de lumière témoin pour Mustang 1967 - 1968
Merci pour le shéma, c'est surtout le relais " low fuel" qui est spécial...
Stéphane.A- Messages : 156
Date d'inscription : 31/07/2012
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Un détail important sur les lumières que j'avais oublier de mentionner
Une partie de 1967 (fin) à ces lumières rouge et le début de 1967 à ceux en couleurs, je doit revérifier à quelle date le changement fut effectuer
En 1967 il y a deux lumière bleu soit FUEL et DOOR , en rouge PARK et BELTS , il est à noter que seulement les lettres du mot ressorte en couleur , le reste du rond est noir
Lumière FUEL est bleu
Lumière DOOR est bleu
Lumière PARK est rouge, la lumière BELTS est rouge comme celle-ci
Une partie de 1967 (fin) à ces lumières rouge et le début de 1967 à ceux en couleurs, je doit revérifier à quelle date le changement fut effectuer
En 1967 il y a deux lumière bleu soit FUEL et DOOR , en rouge PARK et BELTS , il est à noter que seulement les lettres du mot ressorte en couleur , le reste du rond est noir
Lumière FUEL est bleu
Lumière DOOR est bleu
Lumière PARK est rouge, la lumière BELTS est rouge comme celle-ci
Dernière édition par mustang200ci le Dim 07 Fév 2016, 15:42, édité 1 fois
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Le point numéro 7 du cahier "product information 67-G-3" en page 5 mentionne au concessionnaires que la durée que le témoin lumineux "SEAT BELT" reste allumé à été réduit de 7 à 20 secondes comparativement au années précédentes et que le relais ne doit pas être considéré défectueux si opérant dans ce délais.
Dans le " Product information 67-G-7 "page 7 il y a une modification qui a été faite à ce diagramme électrique
Dans le rectangle rouge l'ajout du code de la résistance
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Photo du relais de l'option et qui est mentionné dans le bulletin de service
Il y en a 4 sur Ebay, le prix varie de $75 à $83 US
https://www.ebay.com/itm/NOS-OEM-Ford-1967-1972-Mustang-Galaxie-Fairlane-Seat-Belt-Lamp-Relay-1968-1969/401313419665?epid=1162367623&hash=item5d7024d191:g:zaEAAOSwrddY7~CU&vxp=mtr
Il y en a 4 sur Ebay, le prix varie de $75 à $83 US
https://www.ebay.com/itm/NOS-OEM-Ford-1967-1972-Mustang-Galaxie-Fairlane-Seat-Belt-Lamp-Relay-1968-1969/401313419665?epid=1162367623&hash=item5d7024d191:g:zaEAAOSwrddY7~CU&vxp=mtr
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
bonjour merci pour ce sujet il est très intéressant j'avais repéré des troues dans la partie métallique de ma console maintenant je connais leur utilité
punisher- Messages : 171
Date d'inscription : 05/12/2017
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Un détail qui est confirmé dans le "1965/72 Car Master Parts and Accessory Catalog"
Ici pour illustré, la version pour camion de ce livre qui a plus de 6000 pages
La couleurs des lentilles
Avant le premier décembre 1966 :
Les lentilles son noir et seulement les lettres ressorte quant la lumière est allumer
« FUEL » était VERT
« DOOR » était BLEU
« PARK » était" ROUGE
« BELT » était ROUGE
Entre le premier décembre 1966 et le 15 mai 1967 :
Les lentilles son noir et seulement les lettres ressorte quant la lumière est allumer
« FUEL » était BLEU
« DOOR » était BLEU
« PARK » était" ROUGE
« BELT » était ROUGE
Position sur la console:
Haut / Gauche: BELTS
Bas / Gauche: DOOR
Haut / Droite: BRAKE
Bas / Droite: FUEL
Après le 15 mai 1967, toutes les lentilles étaient "ROUGE". Les lentilles de 1968 sont tous de ce modèle
Fond rouge et lettrage blanc
Ici pour illustré, la version pour camion de ce livre qui a plus de 6000 pages
La couleurs des lentilles
Avant le premier décembre 1966 :
Les lentilles son noir et seulement les lettres ressorte quant la lumière est allumer
« FUEL » était VERT
« DOOR » était BLEU
« PARK » était" ROUGE
« BELT » était ROUGE
Entre le premier décembre 1966 et le 15 mai 1967 :
Les lentilles son noir et seulement les lettres ressorte quant la lumière est allumer
« FUEL » était BLEU
« DOOR » était BLEU
« PARK » était" ROUGE
« BELT » était ROUGE
Position sur la console:
Haut / Gauche: BELTS
Bas / Gauche: DOOR
Haut / Droite: BRAKE
Bas / Droite: FUEL
Après le 15 mai 1967, toutes les lentilles étaient "ROUGE". Les lentilles de 1968 sont tous de ce modèle
Fond rouge et lettrage blanc
Dernière édition par mustang200ci le Lun 18 Mai 2020, 18:41, édité 1 fois
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Détail des ampoules de lumière , ceci est un autre casse tête selon la source de document qui son tous officielle de Ford
Dans le "1960/68 Car Master Parts and Accessory Catalog"
Avant le 6 septembre 1966 :
Ampoule pour FUEL et BELT : #1891 (14 volts, verre allongé, 3,4 watts)
Après le 6 septembre 1966 :
Ampoule pour FUEL et BELT : #1445 (14,4 volts, verre rond, 1,87 watt)
Raison de ce changement (probable) : la #1891 émettait trop de chaleur et faisait fondre la lentille
Ampoules pour DOOR et PARK
Aucun changement n'est indiqué pendant l'année de production. L'ampoule # 256 (C4SZ-13466-A) est spécifiée. Il s'agit d'une ampoule clignotante en verre allongé de 14 volts, 0,27 amp (3,8 watts).
Dans le manuel d'atelier (shop manual) (première impression - mars 1967 page 15-44)
Pour « BELT » ampoule # 1891
Pour « PARK » ampoule # 257
Dans le manuel du propriétaire
Pour « PARK » ampoule # 257
Les trois autres ampoules #1895
Pas évident de se retrouvé dans tout ça, ce qui est sur c'est que les ampoules longue cause trop de chaleur et fait fondre la lentille qui est en plastique
Ampoule #1891 (longue)
Ampoule # 1895 (ronde)
Ampoule # 1445 (ronde)
Ampoule clignotante # 256 (longue)
Ampoule clignotante # 257 (ronde)
Personnellement j'irais avec 3 ampoules # 1895 qui sont facile à trouvé sur le marché et une 256 ou 257 pour la lentille PARK L'important est de ne pas faire fondre les lentilles
Dans le "1960/68 Car Master Parts and Accessory Catalog"
Avant le 6 septembre 1966 :
Ampoule pour FUEL et BELT : #1891 (14 volts, verre allongé, 3,4 watts)
Après le 6 septembre 1966 :
Ampoule pour FUEL et BELT : #1445 (14,4 volts, verre rond, 1,87 watt)
Raison de ce changement (probable) : la #1891 émettait trop de chaleur et faisait fondre la lentille
Ampoules pour DOOR et PARK
Aucun changement n'est indiqué pendant l'année de production. L'ampoule # 256 (C4SZ-13466-A) est spécifiée. Il s'agit d'une ampoule clignotante en verre allongé de 14 volts, 0,27 amp (3,8 watts).
Dans le manuel d'atelier (shop manual) (première impression - mars 1967 page 15-44)
Pour « BELT » ampoule # 1891
Pour « PARK » ampoule # 257
Dans le manuel du propriétaire
Pour « PARK » ampoule # 257
Les trois autres ampoules #1895
Pas évident de se retrouvé dans tout ça, ce qui est sur c'est que les ampoules longue cause trop de chaleur et fait fondre la lentille qui est en plastique
Ampoule #1891 (longue)
Ampoule # 1895 (ronde)
Ampoule # 1445 (ronde)
Ampoule clignotante # 256 (longue)
Ampoule clignotante # 257 (ronde)
Personnellement j'irais avec 3 ampoules # 1895 qui sont facile à trouvé sur le marché et une 256 ou 257 pour la lentille PARK L'important est de ne pas faire fondre les lentilles
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Un cache percé à vendre sur ebay ...350 US$ (oui juste le cache même pas en état nickel ...)
https://www.ebay.fr/i/273170066525
Une photo montre l'arrière de la pièce (mais je n'arrive pas à l'insérer aujourd'hui depuis mon desktop ???)
https://www.ebay.fr/i/273170066525
Une photo montre l'arrière de la pièce (mais je n'arrive pas à l'insérer aujourd'hui depuis mon desktop ???)
bastille_stango- Messages : 43
Date d'inscription : 05/05/2015
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Salut
J'ai fait une capture d'écran
J'ai fait une capture d'écran
_________________
Spécialiste en Muscle Cars 1964 a 1974
Un des premier bénévoles du club Montréal Mustang
Hi-Stamina-67- Messages : 1861
Date d'inscription : 07/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
bastille_stango a écrit:Un cache percé à vendre sur ebay ...350 US$ (oui juste le cache même pas en état nickel ...)
https://www.ebay.fr/i/273170066525
Une photo montre l'arrière de la pièce (mais je n'arrive pas à l'insérer aujourd'hui depuis mon desktop ???)
Salut
Voila
_________________
Spécialiste en Muscle Cars 1964 a 1974
Un des premier bénévoles du club Montréal Mustang
Hi-Stamina-67- Messages : 1861
Date d'inscription : 07/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Hi-Stamina-67 a écrit:bastille_stango a écrit:Un cache percé à vendre sur ebay ...350 US$ (oui juste le cache même pas en état nickel ...)
https://www.ebay.fr/i/273170066525
Une photo montre l'arrière de la pièce (mais je n'arrive pas à l'insérer aujourd'hui depuis mon desktop ???)
Salut
Voila
Salut
_________________
Spécialiste en Muscle Cars 1964 a 1974
Un des premier bénévoles du club Montréal Mustang
Hi-Stamina-67- Messages : 1861
Date d'inscription : 07/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
_________________
Spécialiste en Muscle Cars 1964 a 1974
Un des premier bénévoles du club Montréal Mustang
Hi-Stamina-67- Messages : 1861
Date d'inscription : 07/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Les pièces de cette option se vendent de plus en plus chère j'ai réussi à mettre la main sur un jeu de lentille bleu/rouge pour un prix disons presque raisonnable
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
Salut
J'en ai pas connu gros des Mustang dans ma jeunesse avec cette option
mais je me souvient d'en avoir vue au moins une
J'en ai pas connu gros des Mustang dans ma jeunesse avec cette option
mais je me souvient d'en avoir vue au moins une
_________________
Spécialiste en Muscle Cars 1964 a 1974
Un des premier bénévoles du club Montréal Mustang
Hi-Stamina-67- Messages : 1861
Date d'inscription : 07/08/2011
Re: (67) Option, groupe de lumière témoin (Convenience control panel) pour Mustang 1967
C'est relativement rare comme option en 67 , seulement 6138 sur un peu plus de 472,200 Mustang et en 68 , 4890 sur plus de 317,420 de fabriquéHi-Stamina-67 a écrit:Salut
J'en ai pas connu gros des Mustang dans ma jeunesse avec cette option
mais je me souvient d'en avoir vue au moins une
depuis le temps j'en ai vue au 7 ou 8 avec cette option au Québec j'ai acheté 2 kit complet dans le temps, un pour moi et l'autre pour mon chum Martin, la journée qu'il va avoir une autre Mustang il va pouvoir l'installer
_________________
Denis, administrateur du forum Maladie connu: Mustangus aiguë , degré 67
mustang200ci- Admin
- Messages : 6725
Date d'inscription : 04/08/2011
Sujets similaires
» (62) Option, régulateur de vitesse pour Mustang 1967 (cruise control)
» (25) Option, groupe de lumière de courtoisie pour Mustang 1967
» (74) Option, groupe décor intérieur pour Mustang 1967
» (131) Option: Contrôle des émissions d'échappement ( exhaust emission control ) pour Mustang 1967
» (5) L'option avertisseur de lumière allumé pour Mustang 1967
» (25) Option, groupe de lumière de courtoisie pour Mustang 1967
» (74) Option, groupe décor intérieur pour Mustang 1967
» (131) Option: Contrôle des émissions d'échappement ( exhaust emission control ) pour Mustang 1967
» (5) L'option avertisseur de lumière allumé pour Mustang 1967
Forum Mustang 1965 - 1973 du Québec (Cougar 1967-1973) :: Mustang 1965 - 1973 :: Les options et accessoires pour Mustang :: Les options et accessoires pour Mustang 1967
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Hier à 14:02 par mustang200ci
» Deragon auto cité inc.
Mar 05 Nov 2024, 19:39 par mustang200ci
» Article décoration d'inspiration Mustang !
Mar 05 Nov 2024, 17:56 par mustang200ci
» Dionne Automobiles Inc (Ford)
Lun 04 Nov 2024, 18:50 par mustang200ci
» Champlain Auto Ford a Québec
Lun 04 Nov 2024, 17:45 par mustang200ci
» Gingras automobiles ltd
Lun 04 Nov 2024, 14:54 par mustang200ci
» Vieilles photos qui inclus des Shelby
Dim 03 Nov 2024, 17:48 par mustang200ci
» B. W. Allen (Ford)
Sam 02 Nov 2024, 15:53 par mustang200ci
» Liste des concessionnaires Ford du Québec
Sam 02 Nov 2024, 15:49 par mustang200ci
» Vieille photo qui inclus des Mustang 65-73
Sam 02 Nov 2024, 15:44 par mustang200ci
» Montcalm Automobiles Inc (Mercury)
Sam 02 Nov 2024, 00:23 par mustang200ci
» Beloeil Mercury
Sam 02 Nov 2024, 00:17 par mustang200ci
» Garage J. M. Boivin
Ven 01 Nov 2024, 23:15 par mustang200ci
» Séance photo de ma Mustang au Vignoble Prémont
Ven 01 Nov 2024, 19:45 par Danduc
» Ma Mustang 1967, 200ci
Ven 01 Nov 2024, 16:44 par mustang200ci
